串联式扫查器轨道焊缝检测

更新时间:2018-04-12 10:45:58点击次数:1220次

采用串联式扫查器进行轨道焊缝超声检测

应用:轨道焊缝超声试验:对接焊缝-铝热剂焊缝

特点:串联式扫查器能对垂直于轨道表面的缺陷进行检测。该扫查器是包含两个45°斜探头的支架,可在正反双向移动。一个探头作为发射器,另一个作为接收器。可通过旋钮改变两个探头的位置:当两个探头在扫查器的中心相互靠近时,则对轨道焊缝的根部进行测试。通过扩大两个探头之间的距离,则对焊缝的全高从轨道底部到顶部进行扫描。该串联式扫查器包含四块磁铁工作时将扫查器固定。为了在轨道的中心线精确定位该两个探头,该扫查器可调导边距。因此其可应用于不同尺寸的轨道。

设备组成:

1个串联式扫查器

2个超声波探头SWB 45-O2E

2根电缆MPKL 2

1台超声探伤仪器USN60

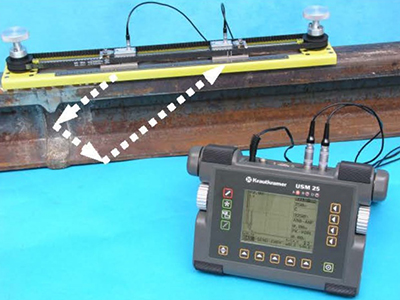

图2:操作中的串联式扫查器和探伤仪


图3: STH 1的运输箱


图4:串联式扫查器结构
