锅炉管氧化皮厚度测量
应用
锅炉管用于发电厂。硬的氧化物涂层将逐渐积聚在发电锅炉管的内部。 氧化层越厚，锅炉效率越低，额外的热量积聚将缩短锅炉的使用寿命。

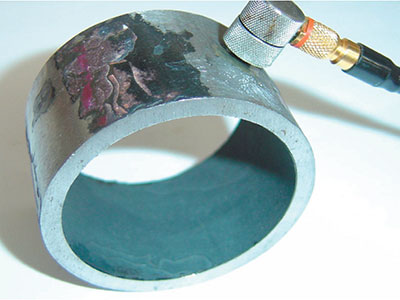

图1锅炉管的检测
方案
测试的目的是对钢管壁厚和位于管内径上的氧化皮层进行单独的厚度测量。来自管到氧化物的界面回波比来自氧化物到空气界面的回波小得多，因此，困难是将这两个回波彼此分离并在两个回波之间进行测量。
测试的目的是对钢管壁和位于管内径上的氧化皮层进行单独的厚度测量。来自管-氧化物的界面回波比来自氧化物-空气界面的回波小得多，因此，困难是将这两个回波彼此分离并在两个回波之间进行测量。

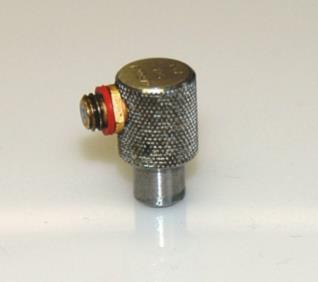

图2探头

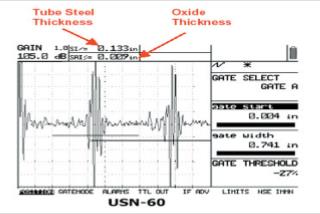

图3 A扫描
图4
图3中的示例示出了钢-氧化物界面回波的振幅约为1/3的氧化物-空气界面回波。 使用高阻尼“α”型横波直探头是获得薄氧化层测量的关键。
横波的声速是纵波声度的1/2，这使得时间分辨率加倍，并且使得系统能够测量比常规纵波探头探测更薄的涂层。
一般解决方案条件:
1设备：USN-60L或者USN-60
2门选择电路（用于任一单元）
3横波DFR探头
4BNC-MD或Lemo-MD电缆
优点：
1在较厚锅炉管壁厚上测量较薄的氧化层、锈化层涂层
2使用"比较模式"视图观测标准值与实际测量值的对比
3高的显示分辨率和范围为信号提供了清晰的评定并解决了测量问题
