簇状探头检测管材不同方向的缺陷

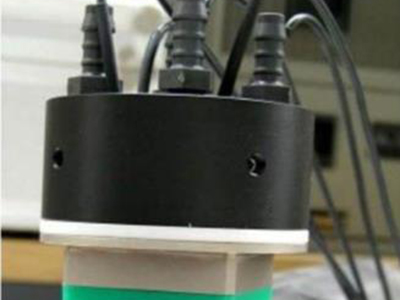

图1管材检测的探头支架
应用：在管材中缺陷的角度是不同，所以用标准探头很难进行检测。GE欧洲解决方案中心通过对簇状探头的应用，对以上问题提供了解决方案，簇状探头拥有多个探头能用于检测不同种类的缺陷。
方案：簇状探头常用于发现不同方向的缺陷，此处应用的簇状探头包含5个倾斜放置的探头，这也是为什么能在钢管的壁厚中产生45度横波的原因，带有支架装置的5个超声波探头用于检测纵向和横向缺陷，壁厚测量管以及分层。使用信躁比好的超声探测仪（例如USN60或USM36），多路转接器MUXD和簇状探头，那么所有的缺陷都可以被发现。
簇状探头探头支架内用水填满并使用HM类型的水浸探头检测，例如H10M。探头支架用于检测管子的直径在50mm-300mm之间。
图2探头支架中的探头布置
图3在上面的Ascan中可以看到纵向缺陷的回波。下面的A扫描图解横向裂纹的示例。
设备组成：
1、设备：USN60
2、簇状探头支架
3、水浸探头
优点：
1、一次检测可发现多个方向的缺陷
2、节约时间节省成本
3、保证高质量检测等级
4、减少现场故障和潜在的风险
