欧洲规格G...MN系列
A=11B=13 C=25.6
晶片直径5mm带宽45-65 Microdot接口，延迟块需单独订货
|
型号 |
频率 |
近场距离 |
|
G5MN |
5MHz |
5mm |
|
G10MN |
10MHz |
10mm |
|
G15MN |
15MHz |
15mm |
9.5mm延迟块CLFV1
12.5mm延迟块CLFV3
北美规格DFR系列
Mini-DFR:A=10.4mmB=19.6mm C=4.8mm
6mm晶片DFR:A=13mmB=21.3mm C=7.6mm
13mm晶片DFR:A=22.4mmB=35.1mm C=15.2mm
Mini-DFR探头晶片尺寸3mm,频率20MHz,带宽50-100,Microdot接口
型号：FDCP--XCDR MINIDFR 20X.12
探头订货号：113-518-650，延迟块订货号：118-400-502
6mm/13mm晶片DFR探头6dB带宽范围50% -100%
DFR探头订货号：
|
探头频率 |
晶片直径 |
探头订货号 |
|
2.25 |
6 |
113-122-660 |
|
13 |
113-140-500 |
|
|
3.5 |
6 |
113-123-660 |
|
5 |
6 |
113-124-660 |
|
13 |
113-144-660 |
|
|
10 |
6 |
113-126-660 |
|
13 |
113-140-602 |
|
|
15 |
6 |
113-127-660 |
配合6mm晶片的9.5mm延迟块订货号：118-440-050
配合6mm晶片的12.5mm延迟块订货号：118-440-051
配合13mm晶片的12.5mm延迟块订货号：118-440-052

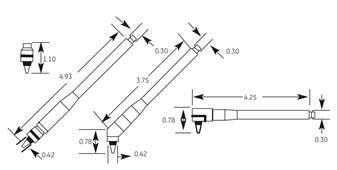

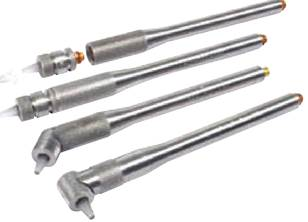

笔试探头K-PEN
聚集，高分辨率笔式探头
延迟块、手柄可更换
极小接触面，用于高度弯曲表面，如涡轮叶片
能够伸到表面凹坑底部测量壁厚
探头订货号：
|
7.5MHz |
20MHz |
|
|
笔直探头 |
389-042-200 |
389-030-290 |
|
45°探头 |
389-042-880 |
389-041-270 |
|
90°探头 |
389-042-870 |
389-040-66 |
尖端直径1.7mm延迟块387-003-109
尖端直径2.3mm延迟块387-003-110
