复合材料粘结检测
应用
在粘合技术领域中，粘合方法作为焊接，铆接，鞍形接合和锡焊的替代物变得越来越重要，这不仅对航空航天和汽车行业很重要，对其他制造公司也很重要，因此，对于检测粘合层而言，无损检测必须用超声波检测作为补充检查对粘接层的检验。

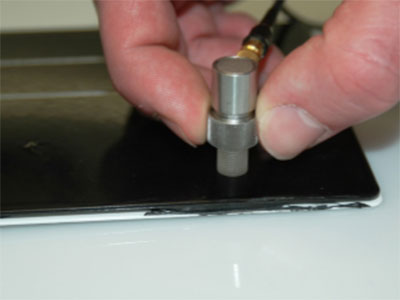

图1粘接的检测示例
方案
穿透法可以作为一种有效的检测技术去发现所有的粘合缺陷，诸如粘接未融合，粘接空洞，粘接质量等典型的缺陷。
在粘接较好的地方声波有较高的声波信号，在粘接不好的地方，声波信号会消失，然而不能确定缺陷的位置和类型。
脉冲回波法仅仅需要从一个面就可以对工件进行检测，所以这种方法更符合实际要求。
板和粘接层有一个较好的结合，那么反射回波会出现一个高阻尼的衰减状态，反而易之。如果粘接层结合不好，很多底波将会有一个较高的波幅，然而另一边的粘接缺陷或者粘接不好不能被检测到。
穿透法和脉冲回波法

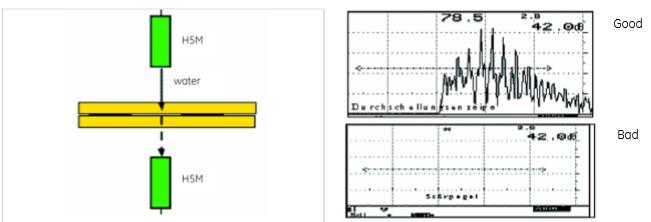

图3穿透法

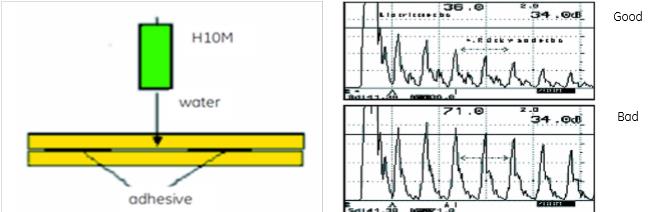

图4脉冲回波法
一般解决方案条件:
1设备：USMgo/USN-36/USIP 40
2超声检测探头:穿透法G10MN,脉冲回波法G5MN
3水浸法技术;H5M,H10M
1确保高质量的检测等级
2减少现场故障和潜在的风险
3免除破坏性试验改善工艺节约成本
