应用：必须检测大型飞机部件，包括诺梅克斯蜂窝芯及及碳纤维增强塑料外壳，以检测粘接缺陷及外壳中的分层。为此采用喷射器探头。GE提供带有水源接头及为此配置的可拆卸喷嘴的探头。当移除喷嘴后，该探头同样可用于常规的浸泡试验。

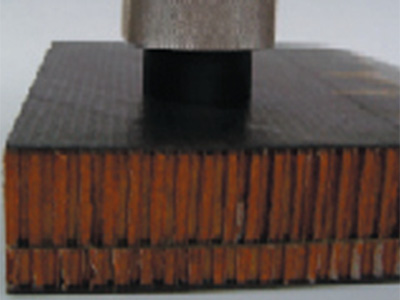

图1：带有碳纤维复合材料（CFRP）外壳的蜂窝结构
解决方案：推荐图中的采用水流或者喷射器技术的试验装置进行大面积部件测试。采用喷射器探头根据脉冲回波方法进行试验。
为了将试验所需工作量及时间降到最少，可以采用宽波束探头。其确保进行裂缝宽度大于25mm的超声C型扫描。尽管个别裂缝沿裂缝宽度增加方向显示为大体栅格化的，检测灵敏度并未明显降低。

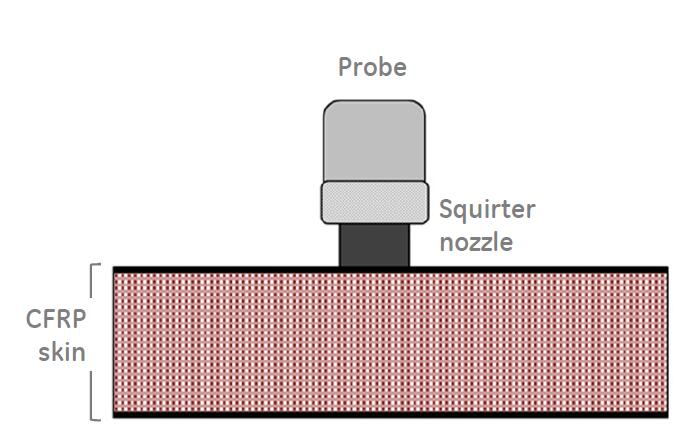

图2：试验情况
结果：为了将试验所需工作量及时间降到最少，可以采用宽波束探头。其确保进行裂缝宽度大于25mm的超声C型扫描。
>25mm.尽管个别裂缝沿裂缝宽度增加方向显示为大体栅格化的，检测灵敏度并未明显降低。缺陷回波及后壁回波探测见图4和图5的A型扫描。

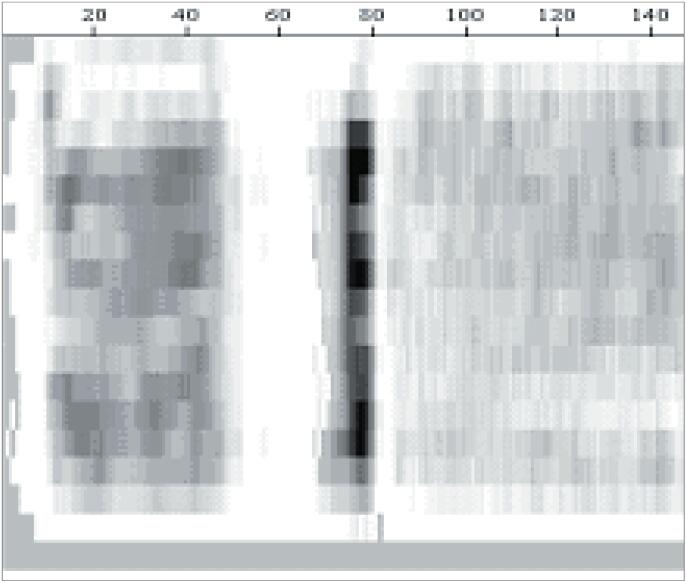

图3：C型图

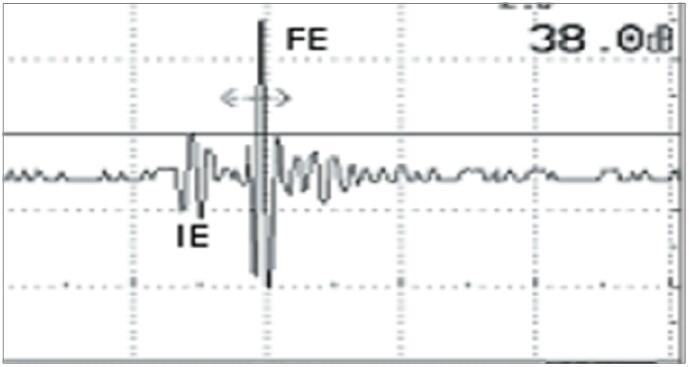

图4：A型扫描，缺陷回波探测

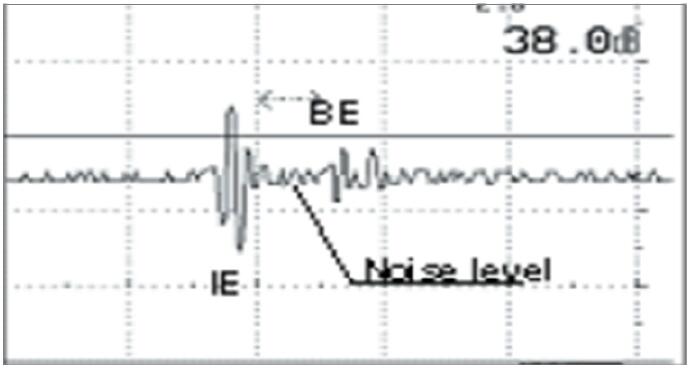

图5：A型扫描，后壁回波探测
解决方案基本信息
探伤仪：USIP 40
探头：Z5G、6x30、E1
附件：喷射器探头35 /5.0 x 32
